电缆桥架种类以及材质介绍

桥架基础知识

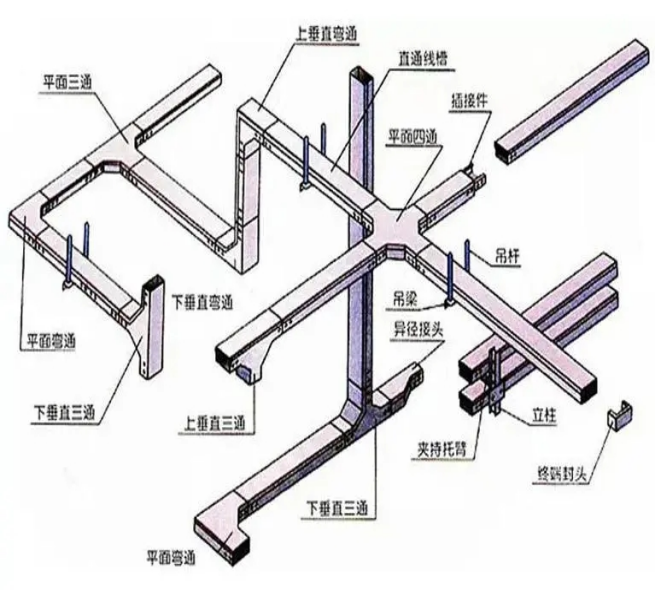

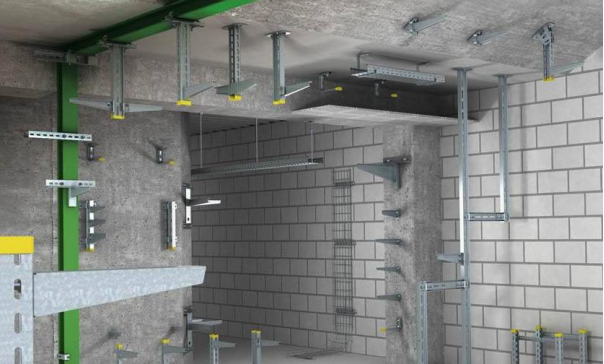

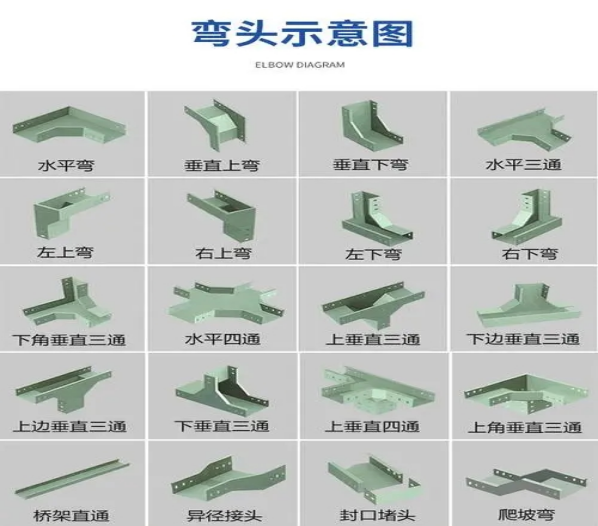

桥架是一种使电线、电缆、管缆铺设达到标准化、系列化、通用化的铺设装置，是为了保护缆线而衍生的产品，防止缆线受到外界因素的破坏。由直线段、弯通、三通、四通组件以及托臂（臂式支架）、吊架等构成具有密接支撑电缆的刚性结构系统。其中直线段常规为2米，桥架支架间距为1.5米-2米。

桥架材质

常规钢

镀锌（有花、无花）

不锈钢（201、304）

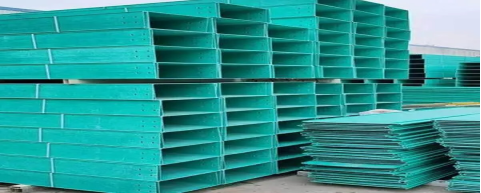

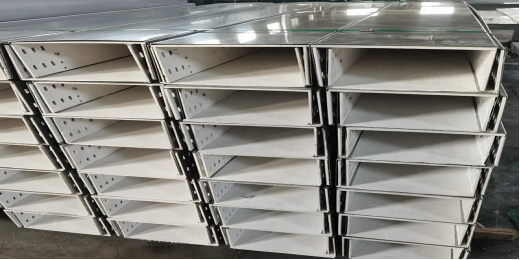

玻璃钢（颜色可调，多用于室外水平桥架）

铝合金

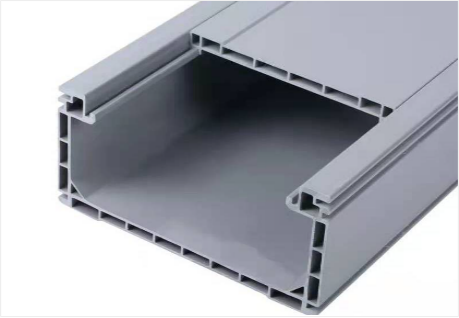

高分子（高分子材料合成）

防火阻燃（内置阻燃板）

桥架种类

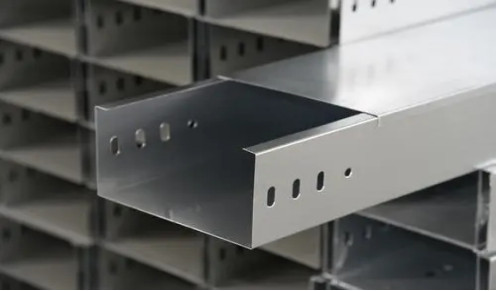

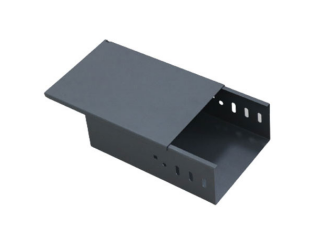

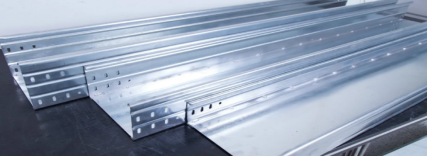

槽式桥架

特点：是归于全封闭的桥架，相似一个盒子相同保护电缆。用于敷设计算机电缆、通讯电缆、高活络系统的控制电缆等。它对控制电缆的屏蔽烦扰和重腐蚀环境中电缆的防护都有较好的效果。

常用规格：50*50、100*50、150*100、200*100、300*100、300*150

常规底板厚度：0.3 、 0.3  、0.5     、0.5    、   0.8  、0.8

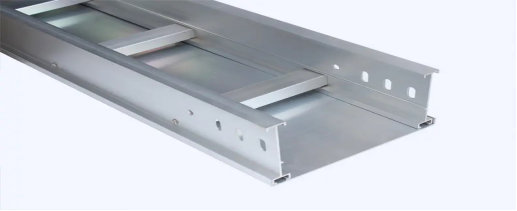

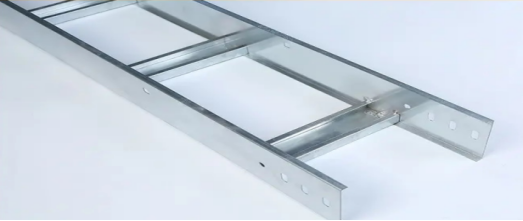

梯式桥架

特点：外形相似于梯子，中心焊有横杆加固支撑具有重量轻、成本低、承受能力极强、透气性好等特征，一般适用于直径比较大的电缆和高、低动力电缆的敷设都会使用到。

常用规格：100*50、150*50、150*100、200*100、300*100、300*150

常规底板厚度：0.3、0.5   、0.5     、0.5    、0.8     、0.8

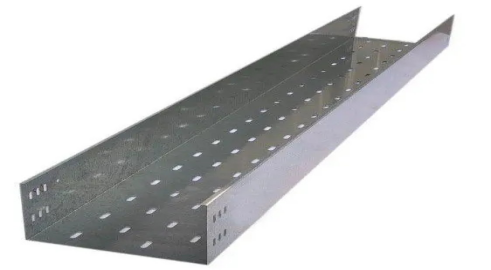

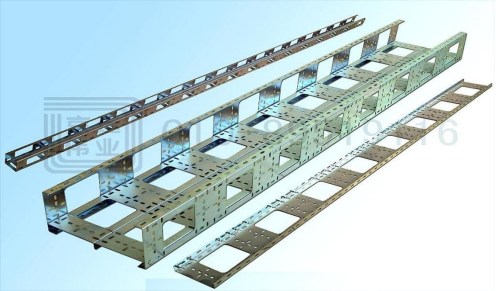

托盘式桥架

特点：托盘式桥架是半密封型，它跟槽式桥架的姿势非常相似，它具有重量轻、载荷大、造型美丽、结构简略、设备便当等利益。既适用于动力电缆的设备，也适用于控制电缆的敷设

常用规格：200*100、300*100、300*150、400*100、400*150、400*200

常规底板厚度：0.5  、0.8    、0.8     、1.0    、1.0    、1.0

组合式桥架

特点：它不需生产弯通、三通等配件就可以根据现场安装任意转向、变宽、分引上、引下。 在任意部位、不需要打孔、焊接就可用管引出。

常用规格：100*50、150*100、200*100

常规底板厚度0.3

网格桥架

特点：适用于小规模电缆桥架，，自重是传统桥架的1/5，比传统桥架节省2/3的安装时间，网状的机构使它的散热更好,有效的延长线缆的使用寿命。

常用规格：50*30、100*54、150*75、200*105、300*150

常规底板厚度：0.3、0.5  、0.5  、 0.5   、0.5

表层处理

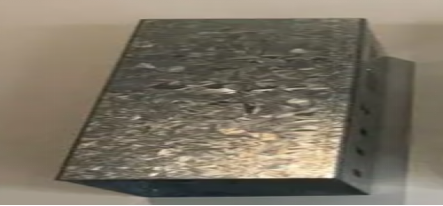

热镀锌：在钢的表面镀上锌层，用来达到便民的美观和金属的防锈。锌层厚度≤65μm。

热浸镀锌：比热镀锌锌层更厚，处理更复杂，更加防锈防腐，价格也随之更高。锌层厚度≥65μm。

 防火喷塑：将热固性粉末经过烘烤固化，变为了不能溶化或熔融的质地坚硬的最终产物；喷涂厚度为0.2mm-0.4mm。

 阳极氧化：仅为铝合金材质的桥架。在铝上形成氧化膜的过程实际就是一种电化学反应，即电流在足够的电压下经过一种合适的酸电解质，在铝表面形成多孔的氧化膜层。

国家标准板层厚度

注1：连接板的厚度至少按托盘、梯架同等板厚选用，也可以选厚一个等级。

注2：盖板的板厚可以按托盘、梯架的厚度选低一个等级。宽度W≥400的玻璃钢制、铝合金制桥架，底板厚度允许低于托盘、梯架侧板厚度，但必须加横档，横档中心距不应大于400mm。

         底板 盖板

50*50     0.3       0.3

100*50    0.4       0.3

200*100   0.6       0.5

300*100   0.7       0.5

400*100   0.8       0.6

600*100   1.0       0.7

800*100   1.2       0.8
