各类电缆桥架的国标厚度要求

电缆桥架国标《T/CECS 31-2017》厚度标准

根据T/CECS 31-2017《钢制电缆桥架工程技术规程》电缆桥架厚度标准如下：

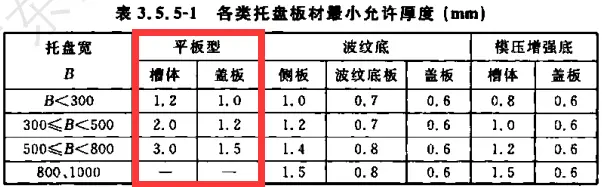

传统平板型电缆桥架厚度标准：

当传统平板型桥架宽度小于300mm时，传统平板型桥架的槽体厚度标准需达到1.2mm，传统平板型桥架的盖板厚度标准需达到1.0mm

当300mm小于或等于传统平板型桥架宽度小于500mm时，传统平板型桥架的槽体厚度标准需达到2.0mm，传统平板型桥架的盖板厚度标准需达到1.2mm

当500mm小于或等于传统平板型桥架宽度小于800mm时，传统平板型桥架的槽体厚度标准需达到3.0mm，传统平板型桥架的盖板厚度标准需达到1.5mm

当传统平板型桥架宽度达到800mm、1000mm时，传统平板型桥架的槽体厚度标准需达到3.0mm以上，传统平板型桥架的盖板厚度标准需达到1.5mm以上

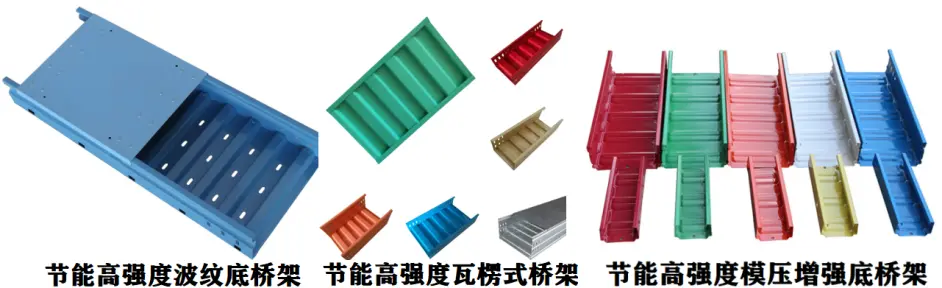

节能桥架的厚度参考如下：

波纹底电缆桥架和厚度标准：

当波纹底桥架宽度小于300mm时，波纹底电缆桥架的侧板厚度标准需达到1.0mm，波纹底电缆桥架的底板厚度标准需达到0.7mm，波纹底电缆桥架的盖板厚度标准需达到0.6mm

当300mm小于或等于波纹底桥架宽度小于500mm时，波纹底电缆桥架的侧板厚度标准需达到1.2mm，波纹底电缆桥架的底板厚度标准需达到0.7mm，波纹底电缆桥架的盖板厚度标准需达到0.6mm

当500mm小于或等于波纹底桥架宽度小于800mm时，波纹底电缆桥架的侧板厚度标准需达到1.4mm，波纹底电缆桥架的底板厚度标准需达到0.8mm，波纹底电缆桥架的盖板厚度标准需达到0.6mm

当波纹底桥架宽度达到800mm、1000mm时，波纹底电缆桥架的侧板厚度标准需达到1.5mm，波纹底电缆桥架的底板厚度标准需达到0.8mm，波纹底电缆桥架的盖板厚度标准需达到0.6mm

模压增强底电缆桥架厚度标准:

当模压增强底电缆桥架桥架宽度小于300mm时，模压增强底电缆桥架的槽体厚度标准需达到0.8mm，模压增强底电缆桥架的盖板厚度标准需达到0.6mm

当300mm小于或等于模压增强底电缆桥架宽度小于500mm时，模压增强底电缆桥架的槽体厚度标准需达到1.0mm，模压增强底电缆桥架的盖板厚度标准需达到0.6mm

当500mm小于或等于模压增强底电缆桥架宽度小于800mm时，模压增强底电缆桥架的槽体厚度标准需达到1.2mm，模压增强底电缆桥架的盖板厚度标准需达到0.6mm

当模压增强底电缆桥架宽度达到800mm、1000mm时，模压增强底电缆桥架的槽体厚度标准需达到1.5mm，模压增强底电缆桥架的盖板厚度标准需达到0.6mm

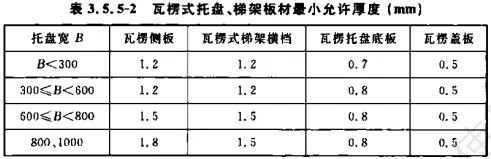

瓦楞式电缆桥架厚度标准：

当瓦楞式电缆桥架宽度小于300mm时，瓦楞式电缆桥架的侧板厚度标准需达到1.2mm，瓦楞式电缆桥架的横档厚度标准需达到1.2mm，瓦楞式电缆桥架的底板厚度标准需达到0.7mm，瓦楞式电缆桥架的盖板厚度标准需达到0.5mm

当300mm小于或等于瓦楞式电缆桥架宽度小于600mm时，瓦楞式电缆桥架的侧板厚度标准需达到1.2mm，瓦楞式电缆桥架的横档厚度标准需达到1.2mm，瓦楞式电缆桥架的底板厚度标准需达到0.8mm，瓦楞式电缆桥架的盖板厚度标准需达到0.5mm

当600mm小于或等于瓦楞式电缆桥架宽度小于800mm时，瓦楞式电缆桥架的侧板厚度标准需达到1.5mm，瓦楞式电缆桥架的横档厚度标准需达到1.5mm，瓦楞式电缆桥架的底板厚度标准需达到0.8mm，瓦楞式电缆桥架的盖板厚度标准需达到0.5mm

当瓦楞式电缆桥架宽度达到800mm、1000mm时，瓦楞式电缆桥架的侧板厚度标准需达到1.8mm，瓦楞式电缆桥架的横档厚度标准需达到1.5mm，瓦楞式电缆桥架的底板厚度标准需达到0.8mm，瓦楞式电缆桥架的盖板厚度标准需达到0.5mm
