钢制电缆桥架的选择与安装

1 适用范围

XQJ系列电缆桥架适用于电压在12KV以下的电力电缆,以及控制电缆，照明配线等室内、室外架空电缆沟、隧道的敷设。

2 特点与安装

电缆桥架

XQ.J系列电缆桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观的特点。XQJ系列电缆桥架的安装可以因地制宜。可随工艺管道架空敷设:楼板、梁下吊装:室内外墙壁、柱壁、隧道、电缆沟壁下的侧板，还可以露天立柱或支墩上安装。大型多层桥架吊装或立装时，应尽量采用工字钢立柱两侧对称敷设。XQJ系列电缆桥架可水平、垂直敷设、可转角、T字形十字形分支;可调宽、调高、变径。

3 电缆桥架型号表示方法

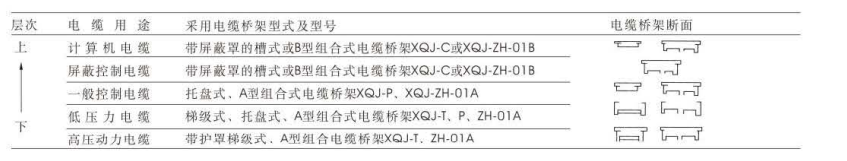

4 电缆在电缆桥架上的层次安排

4.1电缆桥架层次排列应是电流控制电缆在最上层、接着一段控制电缆、低压动力电缆、高压动力电缆依次往下排列。(见下表)这种排列便于屏蔽干扰、电力电缆冷却、使于施工。

4.2各层电缆桥架层的距离为:控制电缆>220mm:动力电缆>300mm;机械化敷设电缆>400mm

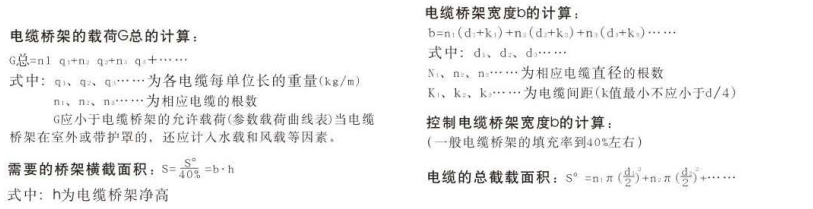

5电缆桥架尺寸选择与计算

6注意事项

6.1XQJ型电缆桥架装置的最大载荷、支撑间距应小于允许载荷和支架跨距。

6.2选择电缆桥架的宽度时应留有一定的备用空位，以使为今后增添电缆用。

6.3当电力电缆和控制电缆较少时，可用同一电缆桥架安装，但中间要用隔板将电力电缆和控制电缆隔开敷设。6.4电缆桥架水平敷设时，桥架之间的连接头应尽量设置在跨距的1/4左右处水平走向的电缆每隔2米左右固定-下，垂直走向的电缆每隔1.5米左右固定一下。

6.5电缆桥架装置应有可靠接地。如利用桥架作为接地干线，应将每层桥架的端部用16mm软铜线联接(并联)起来，与总接地干线相通，长距离的电缆桥架每隔30-50米接地一次。

6.6电缆桥架装置除需屏敲装保护罩外，在室外安装时在其顶层加装保护罩，防止日晒、雨淋。对如需焊接安装时，焊件四周的焊缝厚度不得小于母材的厚度，焊口必须防腐处理。
